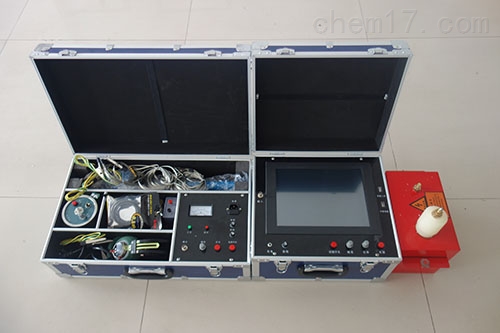

GY9002电缆故障测试仪

GY9002电缆故障测试仪

简要描述:

电缆故障测试仪该仪器是用来解决电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试,以及同轴通信电缆和市话电缆的开路、短路故障的准确测试的电缆专用检测设备。

产品时间:2019-11-18

打印当前页

分享到:
  电缆故障测试仪系统组成

  1.电缆故障测试仪主机

  2.电缆路径及故障定点仪

  3.电缆故障一体化高压发生器

  4.电缆识别仪

  5.高压电缆安全刺扎器

  6.高压设备:电流取样器、电缆故障一体化高压发生器、脉冲电容器、成套专用测试线等。

  电缆故障测试仪  说明

  ◆ 免费现场指导、培训、测试,直到用户熟练使用、满意,有实际故障,现场解决。

  ◆ 电池供电、真正便携;测试距离大于40km。主机测试误差小于0.2m。

  ◆ 主机采用工业级嵌入式计算机系统,12.1英寸大屏幕液晶触摸屏。

  ◆ 自动选择采样频率,低为6.25MHz,高为100MHz。

  ◆ 任意双波对比功能,测试波形任意存储、调用、压缩和扩展。

  ◆ 故障距离自动显示,双游标移动可精确到0.18米,提高了测试精度。

  ◆ 内置多种现场波形和现场实物接线图,以供参考和学习。

  ◆ 电缆资料管理软件可建立完善的电缆档案管理信息。

  ◆ 高精度数显定点仪,测试端离故障点距离直示。

  ◆ 可支持无线网卡,可与我公司进行随时随地的技术交流。

  ◆ 整机保修三年、免费培训,免费跟踪服务,免费升级软件。

  技术指标

  1、测试距离:单端 40km

  最短测试距离(盲区):不大于10米

  2、精确定点误差:±0.2m

  测试误差:系统误差小于±2%

  3、存储方式:移动/固定 大小:60G/1G

  4、操作方式:触摸屏(配笔)

  5、 分辨率:V/50m;V为传波速度m/μs;软件游标0.18米。

  6、采样频率:6.25MHz、12.5MHz、25MHz、50MHz、100MHz

  7、 电源与功耗: AC 220V±10% 不大于10W

  DC 12V(7AH) 不大于20W

  8、 信号频率:15KHz正弦波

  输出功率:Pomax≥100W

  9、 输出阻抗:Zo=Zc(电缆特性阻率) 震荡方式:断续

  10、 环境温度:-10℃~+40℃

  相对湿度:RH≤85%(25℃)

  11、外形尺寸:180mm×300mm×400mm

  12、主机重量:6.8kg
